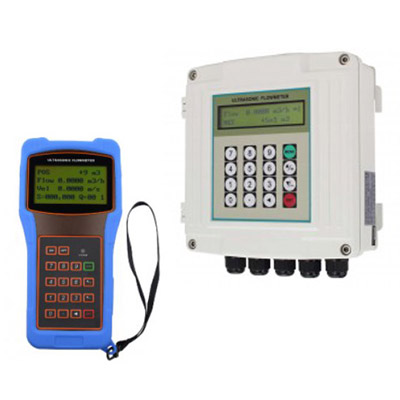

Installation och underhåll av utanpåliggande flödesmätare

Utanpåliggande flödesmätare används när man vill mäta flöde i rör utan att göra ingrepp i installationen. Tekniken baseras oftast på ultraljudsgivare som monteras direkt på rörledningen och registrerar vätskans eller mediets hastighet genom transit-time- eller dopplermetoder. Den stora fördelen är att mätaren kan installeras utan driftstopp, men precis som för andra flödesmätare är det viktigt att installationen utförs korrekt för att säkerställa precision på mätningarna.

Förberedelser inför installation

En noggrann förundersökning är av högsta vikt för att en utanpåliggande flödesmätare ska ge tillförlitliga värden. Det första steget är att identifiera rätt rörsektion. Rörmaterial, godstjocklek och medietyp påverkar valet av givare och fästen. Rörsektionen ska ha tillräckligt med raksträcka före och efter mätpunkten för att undvika turbulens som stör mätningen. Vanligt är att följa 10D före och 5D efter, men exakta krav styrs av mätarens specifikationer.

Ytan på röret måste vara ren och fri från rost, färg eller ojämnheter. Det ger god kontakt och stabil signaldämpning. I installationen ingår även att applicera rätt mängd kontaktgel mellan givaren och rörväggen. Gelens viskositet och temperaturtålighet påverkar hur väl mätaren kan läsa av ljudpulserna.

Elektrisk och kommunikativ integration planeras parallellt. Mätaren ska placeras så att kablar kan dras säkert och kopplas till PLC, SCADA eller annat system utan risk för mekanisk påverkan. För vissa applikationer kan även kapslingsklass och vibrationsnivåer vara avgörande faktorer.

Hur installationen av utanpåliggande flödesmätare går till

När rörsektionen är förberedd monteras givarna enligt vald konfiguration, exempelvis V-, Z- eller W-metod beroende på rördiameter och vätskans akustiska egenskaper. Givarna måste placeras exakt enligt specifikationerna för att undvika avläsningsfel. Avstånden mellan givarna kalibreras noggrant med mätarens inbyggda verktyg eller manuella mått.

Nästa steg är att konfigurera mätaren genom att mata in rördiameter, material, vätskans typ och förväntat flödesintervall. Dessa parametrar är avgörande för att mätaren ska kunna beräkna flödeshastigheten korrekt. Efter konfigureringen görs en grundkalibrering där instrumentet verifieras mot kända värden eller mot en referensmätning där det är möjligt.

Slutligen ansluts mätaren till överordnat styrsystem. Här kontrolleras signalstyrka, mätvärden och eventuell larmfunktion. Testet avslutas med en realtidskontroll av mätningen vid normal drift för att säkerställa stabilitet.

Tillförlitliga mätvärden genom löpande underhåll och felsökning

Utanpåliggande flödesmätare har lågt servicebehov, men regelbundet underhåll är avgörande för att undvika avvikelser på mätningarna. Det viktigaste är att kontrollera givarnas fästen och att kontaktgel inte torkat eller försämrats. Miljöer med höga temperaturer, vibrationer eller UV-exponering kan påskynda nedbrytning av gel och tätningsmaterial.

En visuell inspektion bör göras enligt fast underhållsintervall. Kontrollera att inga avlagringar, färgskikt eller mekaniska deformationer uppstått på rörväggen runt givarna. Dessa kan påverka ljudvågornas passage och därmed noggrannheten i mätningen.

Vid avvikande mätvärden görs en stegvis felsökning. Börja med att verifiera givarnas position, därefter kontrollera rörparametrarna i styrsystemet och jämför med mätarens inställningar. Om mätaren kommunicerar via analog signal eller bussprotokoll bör kommunikationen verifieras med multimeter eller feldiagnos i systemet.

I driftkritiska miljöer kan det även vara aktuellt att utföra periodiska jämförande mätningar mot en sekundär mätare eller portabel enhet. Detta ger en extra verifiering av att installationen fungerar som avsett.

Behöver du rätt flödesmätare eller stöd vid installation?

Valet av utanpåliggande flödesmätare och kvaliteten på installationen har stor påverkan på mätresultat, driftsäkerhet och därmed anläggningens effektivitet. Wallox erbjuder flödesmätare och teknisk rådgivning för verksamheter som behöver pålitliga lösningar för flödesmätning i industriella miljöer. Kontakta oss om du vill veta mer om vilka modeller som passar just din verksamhet eller om du behöver stöd inför installation, konfigurering eller underhåll.
